优秀作品分享丨2021Proteus Cortex-M3仿真设计国际大赛(中国赛区)竞赛

2022-07-22 17:55:40
7
1680

为进一步完善专业人才培养方案,促进院校之间的互相学习与交流,不断提高高校学生的专业素养、工程设计能力、实践动手能力、创新研发能力,推动高等院校教育教学改革与发展。Labcenter公司风标教育公司,应广大院校需要,举办2021Proteus Cortex-M3仿真设计国际大赛(中国赛区)竞赛。此次竞赛报名队伍、参赛者人数、提交作品数量、获奖作品数量都超出往届规模。在设计作品期间,近1500个参赛者获得风标教育公司提供的正版Proteus软件支持,共30件作品在决赛中胜出。

比赛过程教学任务重,学习压力大,各参赛院校坚持完成作品,感谢参赛院校的老师、同学支持。


如今,所有的辛苦和不易终成勋章;现在,是享受成果的时刻!

小编将在这里选择部分作品的创作概念进行分享

欢迎大家关注:


用户评论 (7)
  • ?张

    2022-09-20 16:29:51 ?张 1#

    这个比赛的证书和奖金是怎么发的?

  • zhangls

    2022-08-04 16:23:11 zhangls 2#

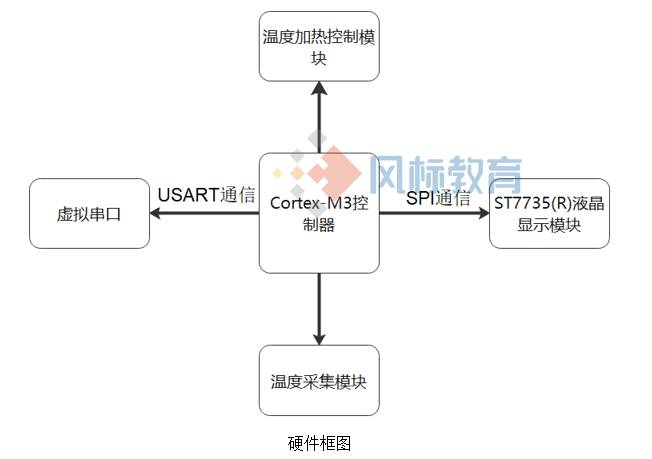

    一等奖作品基于PID的锅炉温度控制器

    郑州西亚斯学院

    参赛队员:程君君、王晴、秦政

    指导老师:忽晓伟

     本项目采用STM32为主控芯片,以温度传感器为信号采集端,经主控芯片处理后,再通过ST7735 RGB显示屏显示。温度数据经由温度传感器采集后送入到STM32的主控单片机端,再由单片机通过ST7735 RGB显示模块显示实时的温度数据,最后通过虚拟串口,将温度数据通过虚拟串口发送到Qt上位机端实时显示和修改相应的温度信息及进行PID动态调参。


                原理图


                上位机显示界面图

  • zhangls

    2022-08-04 16:21:50 zhangls 3#

    二等奖作品《血流增速理疗仪

    哈尔滨工程大学

    参赛队员:刘思雨、李奕轩、张进东

    指导老师:张晓峻,王锋



    此次主体分为三个部分:1.加热按摩 2.血液流速检测3.数据传输本理疗仪控制系统以单片机STM32为控制核心,在核心功能上,使用PWM脉冲宽度调制原理调节电机的力度与频率进行按摩,使用电阻丝线圈进行加热,使用热敏电阻进行温度检测,使用自研血液流速检测仪进行血液流速检测;在人机交互上,使用按键调节理疗仪的模式和参数,并通过LCD显示。



  • zhangls

    2022-08-04 16:11:17 zhangls 4#

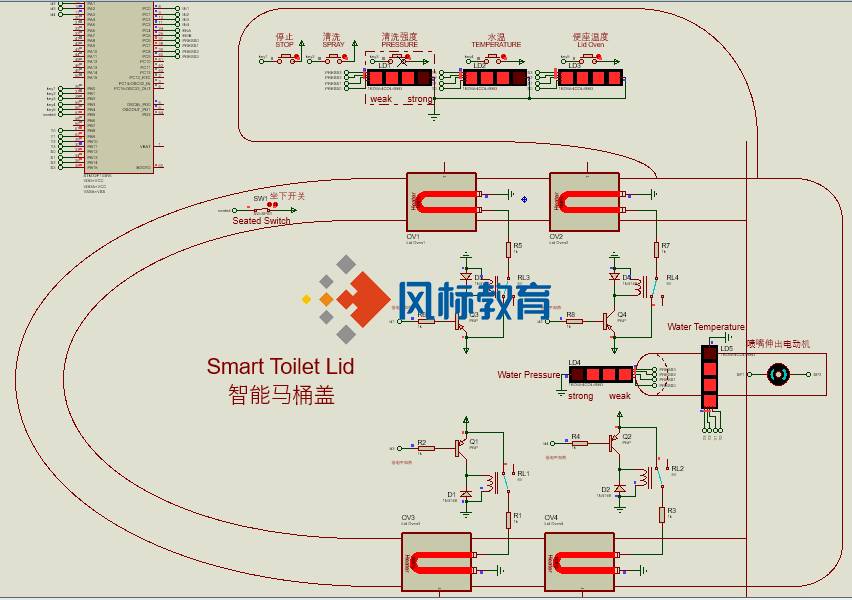

    二等奖作品《智能马桶盖

    武汉软件工程职业学院

    参赛队员:黄恒胡中印

    指导老师:卢贶

    近年来智能马桶已慢慢走进寻常百姓家。智能座便器属于更新换代的革命性产品,迎合了未来人性化的卫浴发展趋势,"智能座便器"是以"微电脑数字处理系统、纳米材料、激光或热合"等成熟的高科技含量为技术手段,达到和实现传统的"冲水式坐使器、简易式便槽"根本无法解决的污染与环保相矛盾的问题。

    本设计采用STM32F103R6处理器作为主控芯片,此芯片具有三个16位的ADC模块,72M主频,以及84个中断。精度高,速度快,价格不贵,拥有优异的实时性能,且每个外设都有自己的独立时钟开关,功耗很低。完全符合对此系统对多个传感器数据的采集和处理的要求。



  • zhangls

    2022-08-04 16:10:22 zhangls 5#

    三等奖作品《多功能监护仪

    天津电子信息职业技术学院

    参赛队员:刘少伟

    指导老师:程亚平



    本健康监护仪可对多项人体生理参数(精神压力、血压、脉搏、心电、心音)进行采集。同时,本产品还可通过串口将信息传送至PC。本产品扩展性强、便携、易用,在个人保健等方面有较好的发展前景。

    本文研发的健康监护仪克服了传统监护仪体积大、附件多、检测参数单一等缺点。其主要功能包括心率、脉搏、心音等生理参数的检测和显示,并提供串口接口,用户可以转发监护仪上传的健康数据。



  • zhangls

    2022-08-04 16:09:42 zhangls 6#

    三等奖作品《基于Cortex-M3智能烘干滚筒洗衣机仿真设计

    河南工程学院

    参赛队员:张正祥王佳思王文静

    指导老师:翁嘉民



    5智能洗衣机相比于普通洗衣机来说,多了一些洗涤方面的功能,比如说多样洗涤方式(智能洗、强力洗、夜间洗、快速洗、单烘干),可以针对不同类型的衣物挑选不同的方式进行清洗;部分智能洗衣机增加了高温煮洗的功能,即是针对不同的洗衣需要,加热清洁用水,达到60°或更高温度,用于消毒杀菌作用。

      其次,智能洗衣机增加了感应装置,可以感应放入洗衣机的衣物重量,并自动断定需要多少洗涤剂和水量、洗涤的时间等,给用户更方便、更省时的操作。



  • zhangls

    2022-08-04 16:08:12 zhangls 7#

        三等奖作品《恒流直流电子负载

        内蒙古民族大学

        参赛队员:魏欢欢

        指导老师:刘宝成

    设计了基于Cortex-M3内核的STM32F103R6芯片为控制核心的硬件系统。通过单片机内置ADC对采样电阻上的压降和输入电压进行采集,通过外置DAC芯片输出模拟电压作为控制量,与采样电阻上的电压同时作用于运放的同向输入端和反向输入端,运放根据两个输入端的电压大小来控制场效应管的导通程度使其工作在线性区,实现了在一定输入电压范围内恒定电流值稳定可调。该设计实现了恒流和恒功率两种控制模式,并且使用OLED显示屏进行模式切换、参数设定以及数值显示,实现了较好的人际交互。
